หมวดสินค้า : หมวด หินเจียระไน |
|
ชนิดหินเจียร (Wheel Type)
ชนิดของหินเจียรมาตรฐาน
Type 1 – Straight
![](img/l01.jpg) |
Type 16 – Cone, Curved Sides
![](img/l02.png) |
Type 2 – Cylinder
![](img/04.png) |
Type 17 – Cone, Square Tip
17R – Cone, Round Tip
![](img/06.png) |
Type 3 – Tapered One Side
![](img/07.png) |
Type 18 – Plug, Square Tip
18R – Plug, Round Tip
![](img/08.png) |
Type 5 – Recessed One Side
![](img/09.jpg) |
Type 19 – Plug, Conical End
19R – Plug, Conical, Round Tip
![](img/10.jpg) |
Type 6 – Straight Cup
![](img/11.jpg) |
Type 20 – Relieved One Side
![](img/12.jpg) |
Type 7 – Recessed Two Sides
![](img/13.jpg) |
Type 21 – Relived Two Sides
![](img/14.jpg) |
Type 11 – Flaring Cup
![](img/15.jpg) |
Type 22 – Relieved One Side,
Recessed One Side
![](img/16.jpg) |
Type 12 – Dish
![](img/17.jpg) |

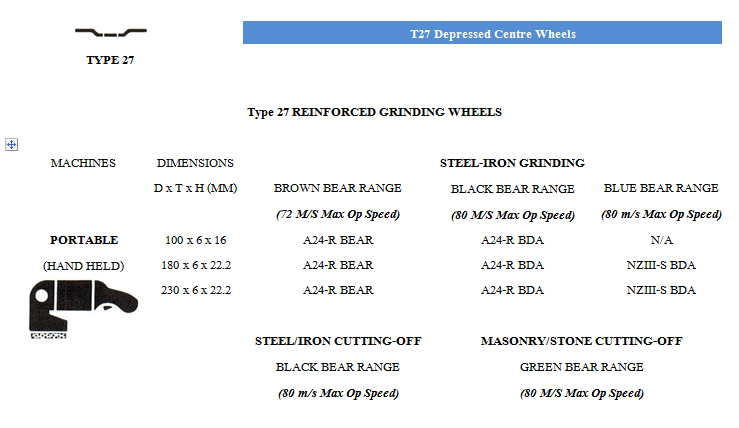

Type 27 – Depressed Center
![](img/18.jpg) |
Type 13 – Saucer
![](img/19.jpg) |
Type 28 – Raised Hub Saucer
![](img/20.jpg) |
|
ลักษณะมาตรฐานของหินเจียร นอร์ตั้น
หินเจียร นอร์ตั้น มีหลายลักษณะให้เลือกเพื่อให้เหมาะสมกับงานที่ใช้ ส่วนใหญ่ ที่เลือก ใช้จะเป็นลักษณะดังแสดงในรูปด้านล่างนี้แบ่งตามตัวอักษร A, B… เป็นต้น |
KEY
A – Radial width of flat at periphery
B – Depth of blind hole bushing
D – Diameter (overall)
E – Thickness at hole
F – Depth of recess one side
G – Depth of recess other side
H – Hole diameter
J – Diameter of outside flat
K – Diameter of inside flat
N – Depth of relief one side
O – Depth of relief other side
P – Diameter of recess
R – Radius
S – Length of cylindrical section
T – Thickness (overall)
U – Width of edge
V – Face angle
W – Wall (rim) thickness at grinding face |
|
ความหมายของเบอร์หินเจียร

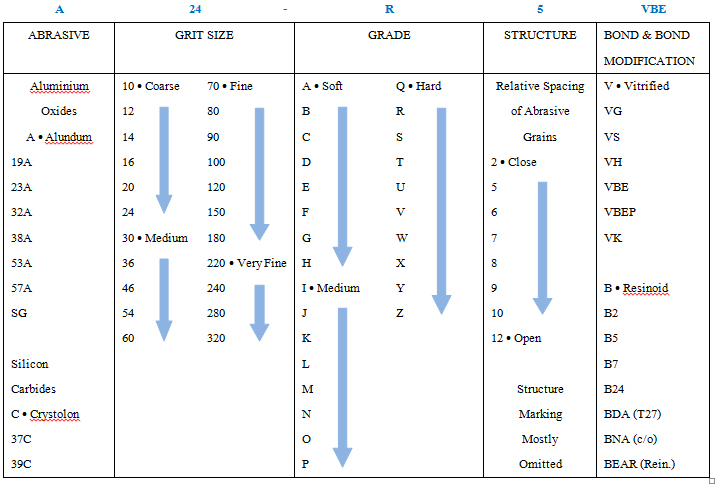

ความหมายของเบอร์หินเจียรนอร์ตั้น ตัวอย่าง : A24-R5VBE
![](img/02.jpg)
เบอร์ |
เกรด |
ใช้เบอร์หยาบ สำหรับ :
- วัสดุอ่อน เป็นเส้น เช่น เหล็กชุบ, ทองเหลือง หรืออลูมิเนียม
- การขัดหยาบ
- งานที่ไม่ต้องการความละเอียด
- ชิ้นงานใหญ่
ใช้เบอร์ละเอียดสำหรับ :
- วัสดุแข็ง เช่น เหล็กกล้า, ซีเมนต์, คาร์ไบด์, กระจก เป็นต้น
- การขัดละเอียด
- งานชิ้นเล็ก
- ชิ้นงานที่ขัดเข้ามุม
|
ใช้เกรดนิ่มสำหรับ :
- วัสดุแข็ง เช่น เหล็กกล้า และ คาร์ไบด์
- ชิ้นงานใหญ่
- งานที่ต้องการขัดออกอย่างรวดเร็ว
ใช้เกรดแข็ง สำหรับ :
- วัสดุอ่อนกว่า
- ชิ้นงานเล็ก
- เมื่อต้องการยืดอายุการใช้งานหินเจียร
- เหมาะสำหรับเครื่องจักรที่มีแรงม้าสูง โดยทั่วไปแล้ว การขัดเปียกโดยใช้ Vitrified Wheels สามารถใช้เกรดแข็งได้โดยไม่ทำให้งานเสีย
|
ความเร็วสำหรับงานขัดที่มีประสิทธิภาพในการทำงาน
ความเร็วที่มีประสิทธิภาพสำหรับงานขัดโดยส่วนใหญ่แล้วมักจะแตกต่างกัน อัตราเร่งสูงสุดที่กำกับไว้บนหินเจียรเพื่อความปลอดภัยสำหรับผู้ใช้ ไม่ควรใช้ความเร็วสูงกว่าอัตราที่ระบุไว้บนหินเจียร
APPLICATION |
WHEEL SPEED |
PRECISION GRINDING |
m/second |
(SFPM) |
Surface Grinding |
18 - 30 |
(3,500 - 6,000) |
Cylinders |
15 - 25* |
(2,500 - 5,000*) |
Cylindrical Grinding |
25 - 60* |
(5,000 - 12,000*) |
Disc Grinding |
20 - 28 |
(4,000 - 5,500) |
Internal Grinding |
20 - 60* |
(4,000 - 12,000*) |
Knife Grinding - Machine Knives |
18 - 23 |
(3,500 - 4,500) |
ROUGH GRINDING |
|

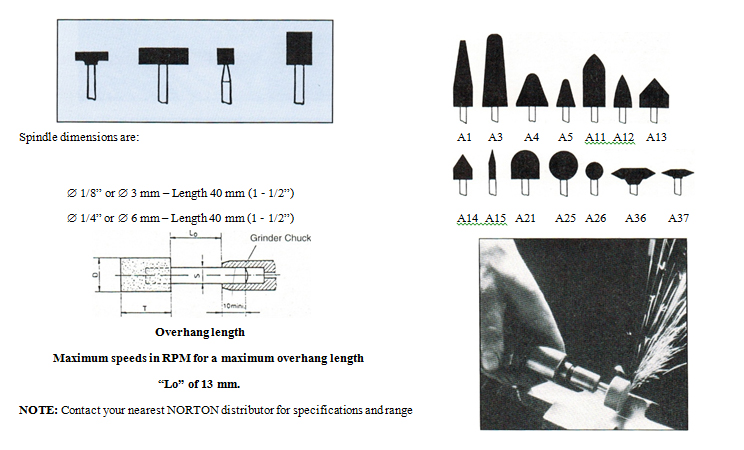

Mounted Wheels and Points - |
Speed varies with shape, mandrel diameter, overhang outside chuck |

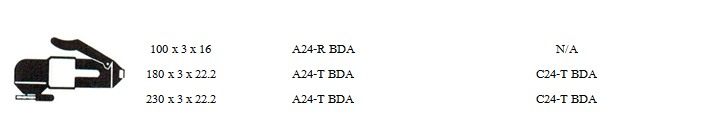

Portable Grinding |
30 - 50* |
(6,000 - 9,500) |

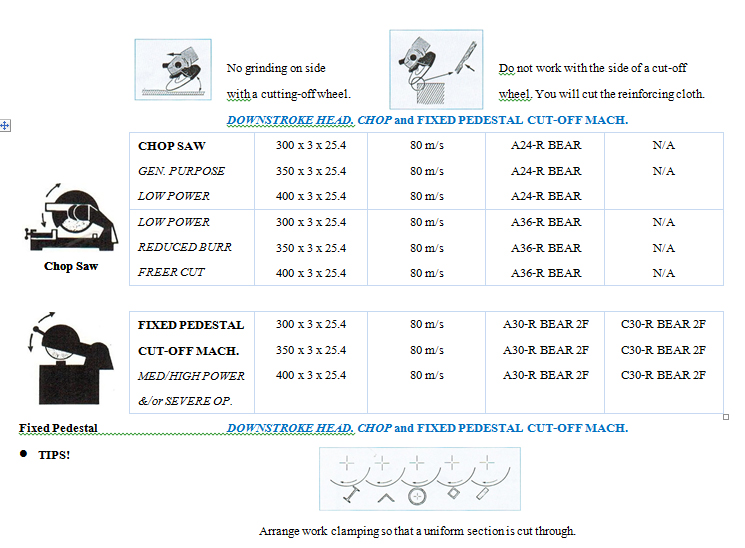

Cut-off |
45 - 80 |
(9,000 - 16,000*) |
Foundry Grinding Vitrified |
25 - 30 |
(5,000 - 6,000) |
Foundry Grinding - Resinoid |
35 - 50*, 63* |
(7,000 - 9,500*, 12,500*) |
Off-hand Tool Grinding |
25 - 30 |
(5,000 - 6,000) |
|
แท่นหินเจียร
แท่นหินเจียร นอร์ตั้น มีหลายชนิดให้เลือกโดยคุณภาพที่มีมาตรฐานการผลิตสูงเลือก :
อลูมิเนียมออกไซด์ สำหรับ
- เหล็กไม่เรียบ และงานขัดมือทุกชนิด
ซิลิคอนคาร์ไบด์ สำหรับ
- งานขัดมือ ทังสเตนคาร์ไบด์
แท่นหินเจียร นอร์ตั้น ช่วยท่านประหยัดค่าใช้จ่ายและง่ายต่อการทำสต็อก เนื่องจากผลิตภัณฑ์ของเรามีบูชที่สามารถปรับได้ ทำให้สะดวกต่อการใช้ หินเจียรจะอยู่ในลักษณะสมบูรณ์จนถึงมีการเอาไปใช้ เพราะตัวบูชจะติดแน่นไม่มีการหลุดหาย ตัวบูชที่ปรับได้นี้ช่วยให้คุณประหยัดได้เพราะ คุณสามารถใช้หินเจียร ขนาด 150 มม. กับเครื่องที่มีเพลาขนาด 19.05 ถึง 25.4 ได้ เพียงแค่คุณปรับเปลี่ยนตัวบูชเท่านั้น
หมายเหตุ :
ผลิตภัณฑ์นอร์ตั้นทุกชนิดผลิตขึ้นภายใต้การควบคุม เพื่อรับรองคุณภาพและความปลอดภัย อย่างไรก็ตามทุกครั้งที่ปฏิบัติงานอย่าลืมใช้แว่นตาทุกครั้ง |
![](img/301.png)

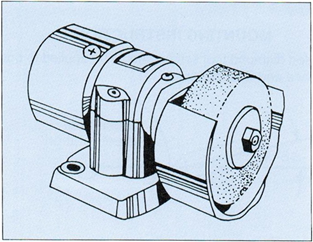

BENCHSTAND/STATIONARY
(GUARDS NOT SHOWN)
A - อลูมิเนียมออกไซด์
- เบอร์ 24 - หยาบมาก เหมาะสำหรับงานขัดหยาบ และต้องการเสร็จเร็ว
- เบอร์ 36 - หยาบ สำหรับงานที่ไม่ต้องการความละเอียดมาก
- เบอร์ 46 - กลาง ไม่หยาบมาก และไม่ละเอียดมาก เหมาะกับงานที่ใช้ แท่นหินเจียร และขัดด้วยเครื่องมือ
- เบอร์ 60 - ละเอียด สำหรับงานขัดทำความสะอาด และลบมุม
39 C - ซิลิคอน คาร์ไบด์
- เบอร์ 60 - กลาง สำหรับงานขัดหยาบ
- เบอร์ 80 - ละเอียด สำหรับงานขัดคาร์ไบด์ ทุกชนิด
- เบอร์ 120 - ละเอียดมาก เหมาะสำหรับงานตบแต่ง
|
![](img/302.png)
NOTE: All Norton wheels are manufactured under rigid quality conditions to ensure product strength and safety. However, approved guards must be used for operator protection. Refer to ANSI or FEPA safety codes. |
|

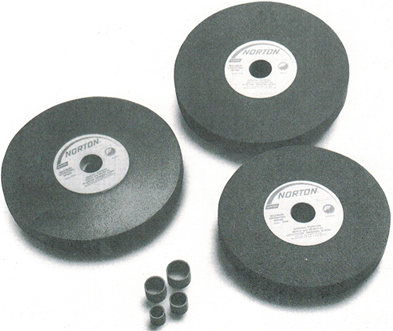

![](img/303.png) |
หินเจียรซิลิคอนคาร์ไบด์
ชนิดหินแบบ 1A
![](img/501.png) |
![](img/untitled502.png)
BENCHSTAND/STATIONARY
(GUARDS NOT SHOWN)
Carbide Tool Sharpening
(35 m/s max. op. speed)
|
39C CRYSTOLON WHEELS (SILOCON CARBIDE)
ชนิดหินแบบ 1A |
Dimensions (mm) |
Specifications |
Dia. x Thick. x Hole |
Roughing |
Semi-Finishing |
Finishing |
|
39C60-KVK |
39C80-KVK |
39C120-KVK |
150 x 13 x 31.75 |
- |
x |
x |
150 x 20 31.75 |
- |
x |
x |
150 x 25 x 31.75 |
x |
x |
x |
180 x 20 x 31.75 |
x |
x |
x |
200 x 20 x 31.75 |
x |
x |
x |
200 x 25 x 31.75 |
x |
x |
x |
250 x 25 x 31.75 |
x |
x |
x |
250 x 40 x 31.75 |
x |
x |
x |
300 x 40 x 50.8 |
x |
x |
x |
300 x 50 x 50.8 |
x |
x |
x |
หมายเหตุ :
ขนาดและแบบอื่นสามารถสั่งทำได้ หินเจียร T1A สำหรับมอเตอร์แท่นเจียรประกอบไปด้วยบูชพลาสติกลดขนาดเพื่อให้เหมาะสมกับเพลามอเตอร์ขนาดต่าง ๆ นอกจากนี้บริษัท นอร์ตั้นยังมี ไดมอนด์วิว หลายชนิด เช่น เรซิ่นบอนด์, วิทริไฟด์บอนด์ สำหรับงานต่าง ๆ ด้วย

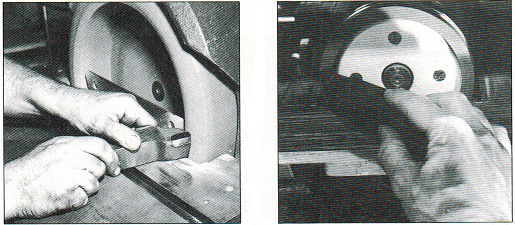

![](img/untitled503.png)
เพื่อให้ได้ประโยชน์สูงสุด ควรเปิดหน้าหินขัดกับหินลับ “STAR” เพื่อจะได้หินขัดที่คม
|
Toolroom Wheels |
|
![](img/untitled504.png) |
![](img/505.png)
TOOL AND CUTER GRINDING
High Speed Steel Tool Sharpening

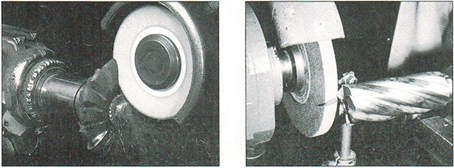

เลือกหินเจียรได้หลายแบบสำหรับลับคมใบคัตเตอร์, รีมเมอร์
|

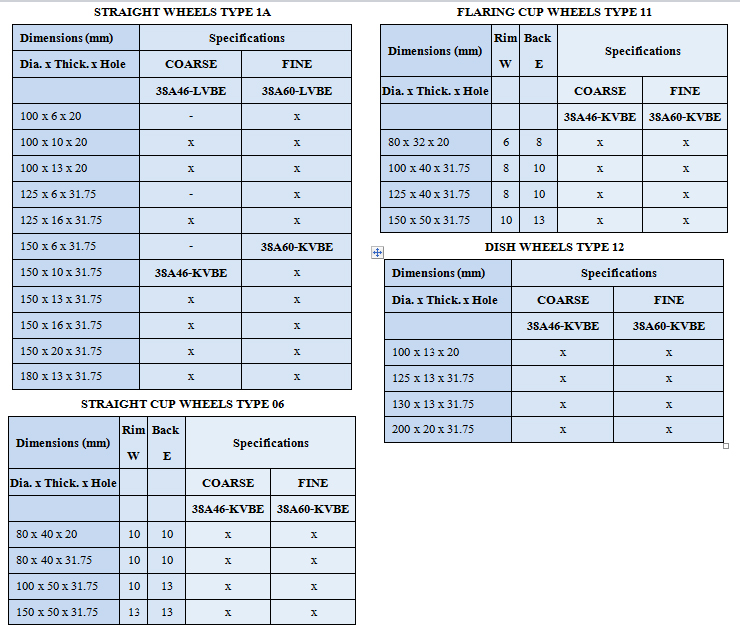

Type 1A, Type 6, Type 11 and Type 12 wheels are used on tool and cutter grinders.
![](img/503.jpg)
|
38A - ใช้สำหรับงานขัดเบา ๆ เหมาะสำหรับงานเหล็กทุกชนิด |
![](img/504.jpg)
![](img/506.png)
หมายเหตุ :
SG (seeded gel) เป็นเม็ดทรายชนิดใหม่ซึ่งบริษัทนอร์ตั้นเป็นผู้ผลิตขึ้น มีคุณสมบัติแหลมคมอยู่ตลอดเหมาะสำหรับวัสดุที่แข็งมากและต้องการความเร็วมากขึ้นกว่าเดิม สนใจติดต่อตัวแทนจำหน่ายสินค้านอร์ตั้น |
Toolroom Wheels |

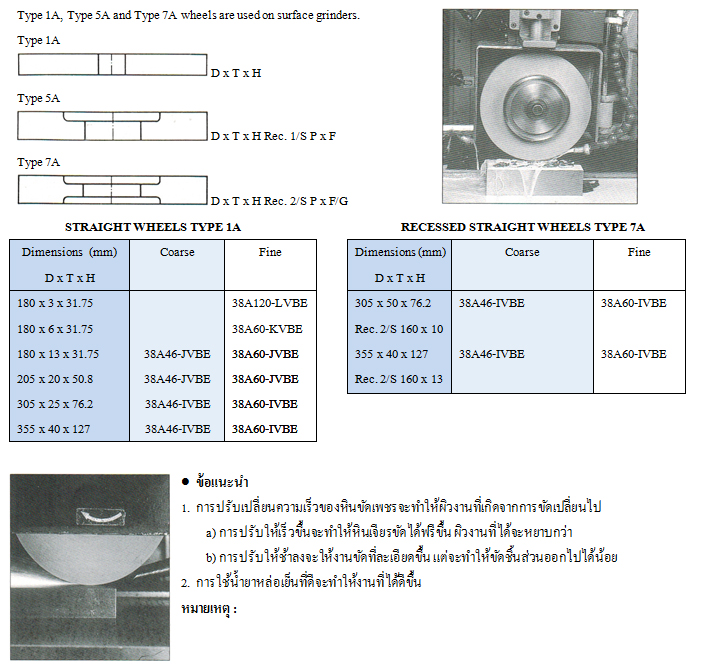

การขัดผิว เหล็ก-เหล็กอ่อน และแข็ง
“การขัดผิว” หมายถึงการขัดผิวของวัสดุให้เรียบ ซึ่งหินเจียรจะขัดผ่านชิ้นงานลักษณะแนวราบ การขัดผิวทำได้ตั้งแต่ การขัดหยาบ ไปจนถึงการขัดละเอียดเพื่อ ให้ได้ชิ้นงาน ที่ประณีตและสมบูรณ์ งานขัดผิวทำได้ทั่วไปในห้องเครื่องมือของอุตสาหกรรมอากาศยาน , อุตสาหกรรมรถยนต์ และอุตสาหกรรมทั่วไป อัตราความเร็วทั่วไปอยู่ระหว่าง 20 - 30 เมตรต่อวินาที
เลือก :
เบอร์หยาบ สำหรับงานต้องการขัดวัสดุออกมาก ๆ
เบอร์ละเอียด สำหรับงานแต่งผิวและกัดกินน้อย |
![](img/508.jpg) |
SG (seeded gel) เป็นเม็ดทรายชนิดใหม่ซึ่ง บริษัท นอร์ตั้นเป็นผู้ผลิตขึ้น มีคุณสมบัติแหลมคมอยู่ตลอดเหมาะสำหรับวัสดุที่แข็งมากและต้องการความเร็วมากขึ้นกว่าเดิม สนใจติดต่อตัวแทนจำหน่ายสินค้านอร์ตั้น |
Cylindrical & Centreless Grinding |

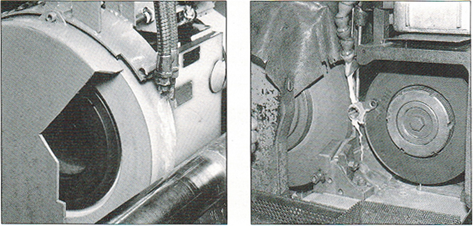

Cylindrical Grinding
Cylindrical Grinding อาจรวมไปถึงการขัดชิ้นงานด้านนอกของงานที่มีลักษณะกลม งานอาจเป็นรูปกรวย หรือรูปแบบอื่น ๆ ซึ่งเครื่องขัดจะปรับไปตามชิ้นงานนั้น ๆ |
Type 1A, Type 5A and Type 7A wheels are typically used on cylindrical grinders |
![](img/509.jpg) |
CYLINDRICAL
เป็นแบบที่นิยมที่สุดสามารถใช้ได้กับวัสดุและชิ้นงานหลายชนิด
Straight WHEELS TYPE 1A
Dimensions (mm) |
Coarse |
Fine |
180 x 20 x 31.75 |
38A46-LVBE |
38A60-LVBE |
200 x 20 x 31.75 |
38A46-LVBE |
38A60-LVBE |
200 x 25 x 31.75 |
38A46-LVBE |
38A60-LVBE |
250 x 25 x 76.2 |
38A46-LVBE |
38A60-LVBE |
305 x 25 x 127 |
38A46-LVBE |
38A60-LVBE |
305 x 40 x 127 |
38A46-LVBE |
38A60-LVBE |
355 x 40 x 127 |
38A46-LVBE |
38A60-LVBE |
405 x 40 x 127 |
38A46-LVBE |
38A60-LVBE |
CENTRELESS
คุณสามารถเลือกใช้หินขัดแบบ Centreless ได้ซึ่งเป็นที่นิยมในอุตสาหกรรมทั่วไป สนในติดต่อบริษัทตัวแทนจำหน่ายสินค้านอร์ตั้น
STRAIGHT WHEELS TYPE 1A
Dimensions (mm) |
Specifications |
510 x 100 x Hole |
19A60-MVBE |
510 x 205 x Hole |
19A60-MVBE |
610 x 155 x Hole |
19A60-MVBE |
610 x 205 x Hole |
19A60-MVBE |
- การปรับเปลี่ยนความเร็วของหินขัดเพชรจะทำให้ผิวงานที่เกิดจากการขัดเปลี่ยนไป
a) การปรับให้เร็วขึ้นจะทำให้หินขัดได้ฟรีขึ้น ผิวงานที่ได้จะหยาบกว่า
b) การปรับให้ช้าลงจะให้งานขัดที่ละเอียดขึ้น แต่จะทำให้ขัดชิ้นส่วนออกไปได้น้อย
- การใช้น้ำยาหล่อเย็นที่ดีจะทำให้งานที่ได้ดีขึ้น
หมายเหตุ :
SG (seeded gel) เป็นเม็ดทรายชนิดใหม่ซึ่ง บริษัท นอร์ตั้นเป็นผู้ผลิตขึ้น มีคุณสมบัติแหลมคมอยู่ตลอดเวลา เหมาะสำหรับวัสดุที่แข็งมากและต้องการความเร็วมากขึ้นกว่าเดิม สนใจติดต่อตัวแทนจำหน่ายสินค้านอร์ตั้น
|

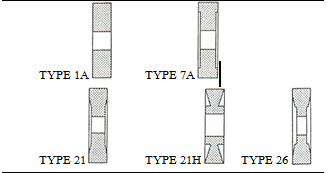

หินขัดเพลาข้อเหวี่ยง |
|
Automotive Engine Re-Conditioning
หินขัดเพลาข้อเหวี่ยง (Crankshaft Grinding) ของนอร์ตั้นทำจากอลูมิเนียมออกไซค์ชั้นดี ออกแบบเป็นพิเศษเพื่อช่วยระบายความร้อนของเพลาขณะทำงาน
สนใจติดต่อ บริษัทนอร์ตั้งเพื่อออกแบบหินเจียรให้เหมาะสมกับงานของท่าน ด้านล่างเป็นรายละเอียดขนาดหินขัดที่นิยมใช้ทั่วไป หากท่านต้องการขนาดอื่นนอกเหนือจากนี้ ก็สามารถสั่งทำได้
NOTE: To ensure correct manufacturing standards mark all orders “Crankshaft Wheels”
Machine Make/Model |
Wheel Size (mm) |
Dia. x Thick. Range x Bore |
AARHUS MOTOR CO. (A.M.C.)
K1400, K1500, K1800
K1100, K1400, K1500, K1800
K1500, K1500M, K1500P.
K1500U, K1800
K1500Y, K2000
K3000
BERCO
RTM180
RTM180A
RTM180B, RTM225
RTM260A/1500
RTM1500, RTM510
RTM280, RTM300/2100
RTM350A/2100,
RTM350A/3100
RTM425A/2100,
RTM425A/3100
RYG1000
CHURCHILL
CRM
LANDIS
16 x 72
18 x 66
10 x 36
22 x 72, 22, 76, 22 x 88,
25 x 126
LEMPCO
TKG518
519, 519C
KG, KGA, KGD, KGE
520, 520MOD
RCG
M.S.O.
KW
NORTON
10” LCTU
10 x 34CTU
22 x 72, 22 x 84
CC-8*, CC-9 (*306.07 Bore)
PRINCE KINGSTON
176
3638, 335, 6075, 8080 |
600 x 20 – 45 x 203.2
650 x 20 – 45 x 203.2
700 x 25 – 50 x 203.2
750 x 25 – 50 x 203.2
800 x 25 – 50 x 203.2
1000 x 25 – 50 x 203.2
550 x 20 – 45 x 152.4
600 x 20 – 45 x 203.2
650 x 20 – 45 x 203.2
700 x 20 – 50 x 203.2
750 x 25 – 50 x 203.2
800 x 25 – 50 x 304.8
900 x 25 – 50 x 304.8
1000 x 25 – 50 x 304.8
1300 x 65 – 100 x 508
760 x 20 – 50 x 355.6
660 x 20 – 45 x 304.8
710 x 20 – 45 x 203.2
760 x 20 – 45 x 304.8
915 x 22 – 50 x 304.8
500 x 20 – 45 x 95.25
550 x 20 – 45 x 95.25
700 x 20 – 45 x 152.4
700 x 20 – 45 x 209.5
900 x 22 – 45 x 304.8
900 x 28 – 42 x 304.8
610 x 20 – 50 x 304.8
660 x 20 – 50 x 304.8
915 x 22 – 50 x 304.8
1070 x 24 – 50 x 304.8
500 x 21 – 40 x 406.4
(Special Recesses)
585 x 20 – 40 x 406.4
(Special Recesses) |
![](img/512.jpg)
Machine Make/Model |
Wheel Size (mm) |
Dia. x Thick. Range x Bore |
REPCO
CS1
CS2
RIBON
RAG900
RAG
BETA
SCHLEDUM
RG270
RG270
SCHOU
1500/260
1500/260
2000
2000/340, 2600/340
SEEST
P60
HCR86
HCRT62
STORM VULCAN
14, 15, 15 Special
15A
15, 15A Special, 15C
15C Modified
TOS
4C
7CD
VAN NORMAN
438, 448, 460, 465
438, 448, 460, 465, 465P
400, 438, 439, 666
467
111, 11W, 111EL, 111ELW
111
ZANROSSO
Mito 280
Mito 360 |
660 x 20 – 45 x 203.2
760 x 20 – 50 x 304.8
500 x 16 – 40 x 127
600 x 20 – 45 x 203.2
750 x 20 – 45 x 304.8
700 x 20 – 50 x 203.2
750 x 20 – 50 x 203.2
650 x 20 – 45 x 225
700 x 20 -45 x 225
750 x 20 – 50 x 225
750 x 20 – 50 x 452.4
650 x 20 – 50 x 152.4
700 x 20 – 50 x 152.4
750 x 20 – 50 x 152.4
460 x 20 – 45 x 76.2
560 x 20 – 45 x 127
610 x 20 – 45 x 127
635 x 20 – 45 x 127
760 x 20 – 50 x 304.8
900 x 32 – 50 x 304.8
610 x 20 – 45 x 203.2
660 x 20 – 45 x 203.2
710 x 20 – 45 x 203.2
810 x 22 – 45 x 203.2
915 x 22 – 45 x 304.8
1200 x 35 – 65 x 304.8
750 x 22 – 50 x 203.2
850 x 22 – 50 x 304.8 |
|
Saw Sharpening |
รายละเอียดข้างล่างเหล่านี้เหมาะสำหรับเลื่อยเหล็กทั่วไป หินขัดฟันเลื่อยของนอร์ตั้นสามารถรักษารูปทรงของฟันเลื่อยได้ดีเนื่องจากมีขนาดที่เหมาะสมกับชิ้นงาน
CIRCULAR AND BAND SAWS
Small Tooth |
Medium Tooth |
Dimensions (mm) |
Specifications |
Dimensions (mm) |
Specifications |
150 x 6 x 31.75 |
A60-OVBE |
205 x 10 x 31.75 |
A60-OVBE |
150 x 8 x 31.75 |
A60-OVBE |
205 x 13 x 31.75 |
19A54-OVBE |
180 x 6 x 31.75 |
A60-OVBE |
205 x 16 x 31.75 |
19A54-OVBE |
205 x 4 x 31.75 |
A60-OVBE |
230 x 10 x 31.75 |
19A54-OVBE |
205 x 6 x 31.75 |
A60-OVBE |
230 x 13 x 31.75 |
19A54-OVBE |
|
|
255 x 10 x 31.75 |
19A54-OVBE |
|
|
255 x 13 x 31.75 |
19A54-OVBE |
|
|
255 x 16 x 31.75 |
19A54-OVBE |
|
|
255 x 20 x 31.75 |
19A54-OVBE |
|
|
305 x 13 x 31.75 |
19A54-OVBE |
|
|
305 x 16 x 31.75 |
19A54-OVBE |
|
|
305 x 20 x 31.75 |
19A54-OVBE |
|
|
305 x 25 x 31.75 |
19A54-OVBE |

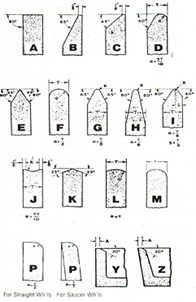

NOTE: Specify face shape required. Refer to Page 1 for face shape details. Typical industry face shape standards being “A”, “B”, “C”, “D”, “F” Ordering example 100 pcs. T1F 255 x 13 x 31.75 mm 19A54-OVBE
SAW GUMMING WHEELS
เนื่องจากฟันเลื่อยมีขนาดต่าง ๆ รวมทั้งเครื่องมือที่จะใช้ จึงต้องเลือกหินเจียรให้เหมาะสม
Tooth Face – Provides cutting edge
Back – Support cutting edge and gives tooth strength
Gullet – Holds sawdust while tooth is in the cut or “kerf”
ALUMINUM OXIDE SAW GUMMING WHEELS
หินขัดเหล่านี้ออกแบบขึ้นมาเพื่อใช้กับงานทั่วไป วิทริไฟด์บอนด์ใช้กับเครื่องจักรที่มีความเร็วต่ำกว่า 35 เมตร/วินาที และเรซิ่นบอนด์ใช้กับเครื่องจักรความเร็วสูงระหว่าง 30 – 35 เมตร/วินาที หินขัดชนิดนี้มีบูชพลาสติกปรับขนาดได้ติดมาด้วยเพื่อความสะดวกในการใช้งาน
TUNGSTEN CARBIDE (TC) SAW SHARPENING
คุณสามารถหาซื้อหินขัดเพชร D12 A2 และ D4 A2 ขนาด 125 มม. และ 150 มม. สำหรับใช้ขัดเลื่อยทังสเตนคาร์ไบด์ หินขัดเรซิ่นบอนด์เหล่านี้มีความหนาแน่นเพชรเท่ากับ 50 ทำให้มีอายุการใช้งานนาน ท่านสามารถสั่งทำหินขัดเพชรสำหรับงานคาร์ไบด์หรือ CBN Wheel สำหรับอัลลอย และเหล็กแข็งตามต้องการได้ที่ตัวแทนบริษัทนอร์ตั้น |
Mounted Wheels |
![](img/516.png)
(HORIZONTAL SHAFT, PORTABLE GRINDERS)

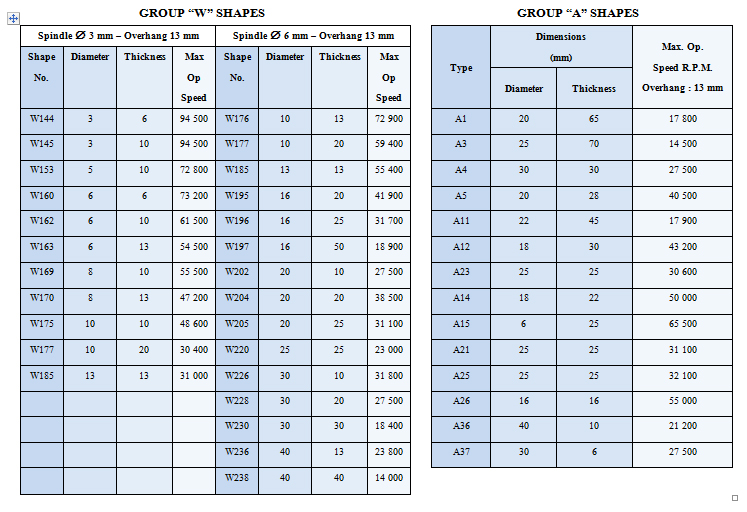

Groups “A” & “W” Shapes |

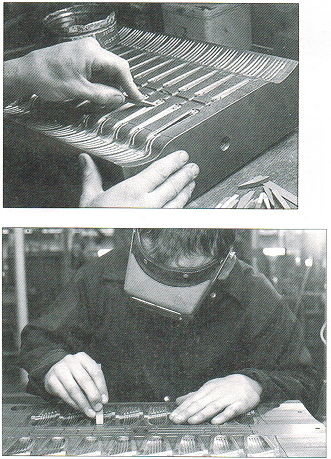

เหมาะสำหรับงานขัดมือโดยใช้กับงานทั่ว ๆ ไป เช่น แต่งผิว, ขัดแต่งโมล
|
Sharpening, Polishing & Finishing Stones |
![](img/519.png)
(SHARPENING STONES. TYPICAL SHAPE AVAILABILITY) |

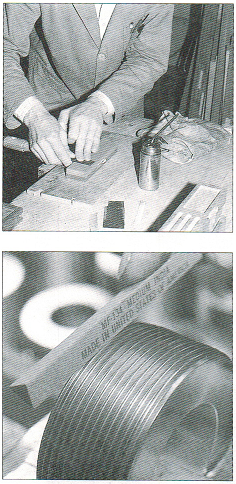

ข้อมูลทั่วไป หินขัดนอร์ตั้นมี 3 ชนิด แบ่งตามความเหมาะสมในการนำไปใช้ประโยชน์ต่าง ๆ |
![](img/520.png)
![](img/521.png)
|
INDIA
อลูมินั่มออกไซด์ (อินเดีย) เหมาะสำหรับงานที่ต้องการความคม ความประณีต มีทั้งชนิดหยาบและละเอียด
CRYSTOLON
ซิลิคอนคาร์ไบด์ ทำงานได้เร็ว มีทั้งชนิดหยาบและละเอียด
ARKANSAS
เป็นเม็ดทรายธรรมชาติจาก Ozarks ประเทศอเมริกา มีสีขาวและเทา ใช้สำหรับขัดชิ้นงานหลังจากที่ขัดด้วย INDIA หรือ CRYSTOLON มีทั้งชนิดแข็งและนิ่ม
ชนิดของเบอร์หินขัด
หยาบ : ใช้สำหรับงานขัดที่ไม่ต้องการความละเอียดมาก
กลาง : ใช้สำหรับงานขัดที่ต้องการความละเอียดปานกลาง
ละเอียด : ใช้สำหรับเก็บชิ้นงานเล็ก ๆ น้อย ๆ เพื่อให้ได้ความประณีตยิ่งขึ้น
ควรหยอดน้ำมันหล่อลื่นที่แม่พิมพ์บ้างเพื่อให้ได้ ชิ้นงาน ที่ สมบูรณ์ยิ่งขึ้น
|

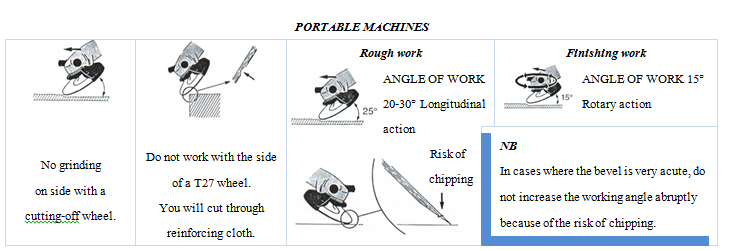

Portable Grinders |
![](img/523.jpg)
![](img/524.jpg)
- น้ำตาล (72 เมตร/วินาที) : แบบประหยัด ใช้งานได้ดี และมีอายุการใช้งานนาน ผ่านการควบคุมคุณภาพมาอย่างดี ทำให้มั่นใจได้ในคุณภาพ และความปลอดภัย
- สีดำ (80 เมตร/วินาที) : แบบปานกลางอายุการใช้งานนาน และเหมาะกับเหล็กผสมทุกชนิด
- สีเขียว (80 เมตร/วินาที) : อายุการใช้งานนาน เหมาะกับงานคอนกรีต และงานทั่วไป
- สีน้ำเงิน (80 เมตร/วินาที) : Norzon เป็นเม็ดทรายที่มีคุณสมบัติแข็งกว่าอลูมิเนียมออกไซด์ 2 ถึง 6 เท่า สามารถขัดเหล็กได้รวดเร็ว
![](img/525.jpg)
|

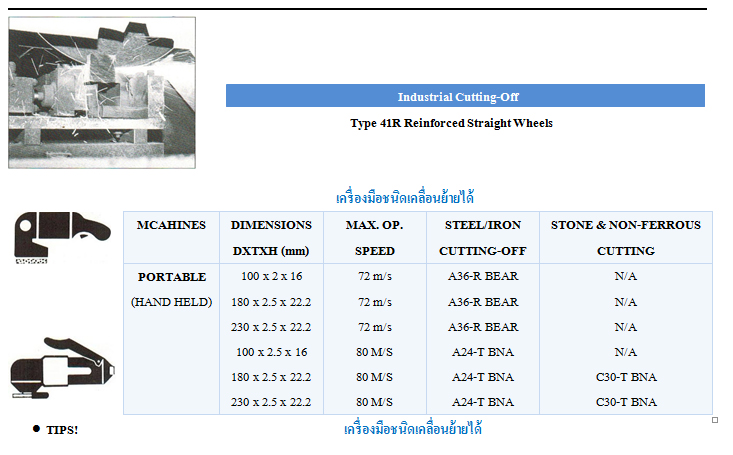

Cut-Off Wheels |
|
![](img/526.jpg)
![](img/527.jpg) |
Wheel Dressers |
หัวขัดเพชร (Diamond Dressing Tools)
การเลือกหัวขัดเพชรขึ้นอยู่กับขนาดของหินเจียร
เลือกใช้ : หัวขัดเดี่ยวสำหรับหินขัดขนาดเล็ก
: หัวขัดเดี่ยวรูปกรวยหรือสิ่ว สำหรับการขัดละเอียด
: หัวขัดหลายหัวสำหรับหินขัดขนาดใหญ่/หนา
วิธีเลือกขนาดกะรัตสำหรับหัวขัดเดี่ยว
ขั้นที่ 1 เส้นผ่าศูนย์กลาง x ความหนา (มิลลิเมตร)
ขั้นที่ 2 ดูจากตารางเพื่อหาขนาดกะรัต
SINGLE POINT DRESSING TOOL
0.25 carat |
0.35 carat |
0.50 carat |
0.75 carat |
1.0 carat |
up to
3000 |
3000 to
6000 |
6000 to
12000 |
12000 to
25000 |
25000
and above |
SING POINT
(Ex-stock, Non-resettable)![](img/528.png)
Carat |
SP Range |
0.35
0.50
0.75
1.00 |
SP 3 – M7
SP 5 – M7
SP 7 – M7
SP 10 – M7 |
- M7 = Shank : Æ 11.11 mm (7/16”)
- Length : 75 mm (3”)
- Shank diameter can be turned down to smaller size
![](img/529.png)
ข้อแนะนำ
- Tool Infeed เท่ากับ 0.02 มม.
- Traverse Rate เท่ากับ 100-300 มม. / นาที
- หมุนหัวขัดเพชรเพื่อให้ส่วนปลายมีความคมตลอด
- ใช้คูลแลนท์ระบายความร้อน
- ถ้าหัวขัดสั่น จะทำให้ชิ้นงานออกมาไม่สวย
MOUNTING INSTRUCTIONS
N.B. : Angled diamond tool setting should be applied to both
surface and O.D. set-ups.
![](img/530.png)
|
Wheel Dressers |
T54 CRYSTOLON DRESSING STICKS
(SILICON Carbide/Vitrified)
Square or rectangular sections
T54 25 x 25 x 200mm 37C20-SVK and 37C24-SVK
T54 25 x 50 x 200mm 37C16-TVK and 37C24-TVK
T54 50 x 50 x 200mm 37C24-SVK
NORBIDE DRESSING STICKS
T54 5 X 13 X 76MM
NORBIDE (บารอน คาร์ไบด์) เป็นวัสดุสังเคราะห์ที่แข็งมากใช้กับงานขัดมือ Vitrified Wheels ขนาด 205 มม. ลงมา มีเกรด E ถึง M
BRAKE CONTROLLED TRUING
DEVICE (BCTD)
ใช้กับหัวขัดเพชรและ CBN เครื่องมือชนิดนี้ประกอบด้วย T1A 75 x 25 x 12.7 mm. 38A60-MVBE ซึ่งจะหมุนช้าเนื่องจากมีคลัทช์เป็นส่วนประกอบด้วย |

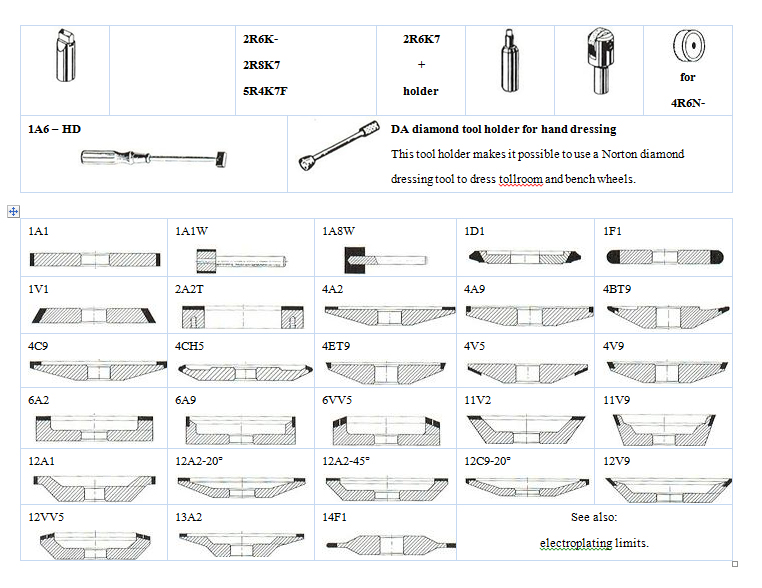

รูปทรงของหินเจียรเพชร
หินเจียรเพชรของนอร์ตั้น มีหลายรูปทรง โดยเรียกตามรายละเอียดที่ใช้เพื่อสะดวกต่อการเรียก ส่วนขนาดสามารถวัดและติดต่อกับทางผู้แทนจำหน่ายเพื่อสั่งซื้อได้

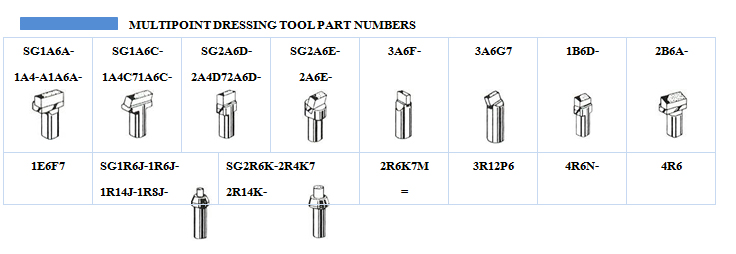

![](img/532.jpg)
![](img/533.jpg)
|
|
|
